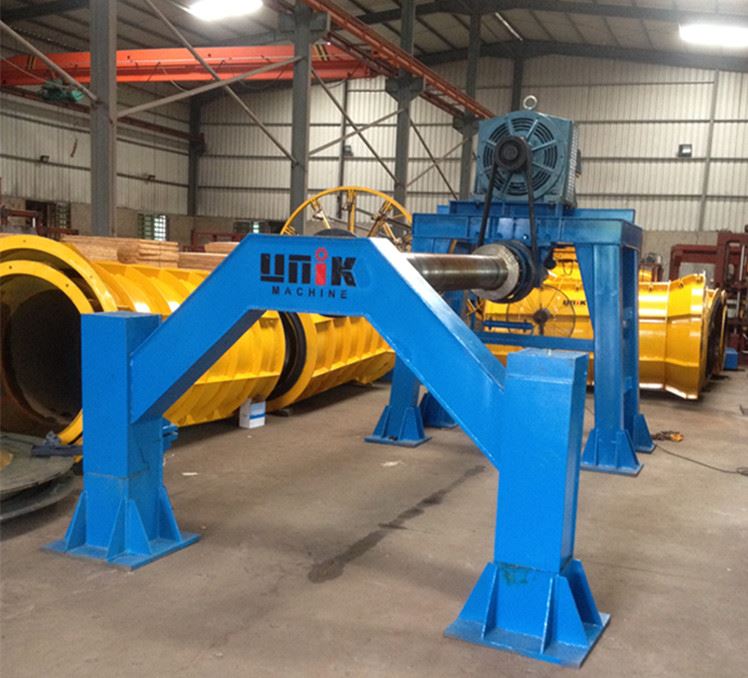

Machine à rouleaux de tuyaux en bétonest un équipement machine idéal pour la production de tuyaux en béton armé. La machine peut produire des tuyaux en béton armé avec divers joints d'une longueur de 2 à 5 m et d'un diamètre intérieur de 300 à 2500 mm.
1. Cycle de production court; 2. En utilisant du béton dur sec, pas de boue résiduelle. Haute efficacité de production.
Lorsque la machine de fabrication de tuyaux à rouleaux suspendus existante effectue des opérations de fabrication de tuyaux, la rotation de l'arbre rotatif est souvent utilisée pour entraîner le moule de fabrication de tuyaux. Pendant le mouvement du moule de fabrication de tuyaux, en raison de la présence d'un effet centrifuge, des secousses gauche et droite se produiront. Le personnel à proximité présente un danger pour la sécurité.
Par conséquent, il est nécessaire de concevoir une machine de fabrication de tuyaux de ciment à rouleaux suspendus:
Une machine de fabrication de tuyaux de ciment de type rouleau de suspension comprend un cadre principal, le cadre principal comprend un cadre de fixation, le cadre d'extrémité supérieur du cadre de fixation est fixé avec un arbre rotatif, et une extrémité de l'arbre rotatif éloignée du cadre de fixation est connectée. et fixé avec un cadre de support, de sorte que le cadre latéral du cadre de fixation est pourvu d'un trou traversant pénétrant transversalement le cadre latéral du cadre de fixation, une structure filetée est agencée à l'intérieur du trou traversant, et le cadre de fixation est connecté et fixé avec une clôture de protection capable de rétrécir et de s'étirer à travers le trou traversant. La clôture de protection forme une protection fermée pour le moule de fabrication de tuyaux, et une extrémité de la clôture de protection éloignée du cadre de fixation est connectée et fixée au cadre de support.
En adoptant la solution technique mentionnée ci-dessus, le moule de fabrication de tubes est enfermé par les clôtures de protection des cordes de traction rétractables prévues de part et d'autre du cadre principal, ce qui empêche efficacement le moule de se former en raison de son propre mouvement centrifuge pendant le tube. -processus de fabrication. Le personnel des deux côtés de la machine à tuyaux a causé des blessures.
Le modèle d'utilité est en outre configuré comme suit: la clôture de protection comprend une pluralité de cadres de corps de porte, les deux cadres de corps de porte sont reliés et fixés par une plaque transversale, et les deux plaques transversales sont chevauchées et articulées par un arbre transversal.
En adoptant la solution technique ci-dessus, la clôture de protection est composée d'un cadre de porte et d'une plaque transversale à charnière, de sorte que la clôture de protection peut être contractée et que l'espace occupé par la clôture de protection est effectivement réduit.
Le modèle d'utilité est en outre configuré comme suit: un bloc de connexion est fixé sur une extrémité du cadre de porte à proximité du cadre de fixation, une rainure de fixation est disposée sur le côté du bloc de connexion, et un palier est gainé et fixé dans la fixation. rainure; le trou traversant est relié et fixé par une structure filetée La tige de poussée comprend une tige rotative avec une structure filetée sur la surface, la tige rotative passe à travers le trou traversant et est gainée en rotation avec le palier dans la rainure de fixation, et une extrémité de la tige rotative est fixée avec une roue rotative.
Le modèle d'utilité est en outre configuré comme suit: une plaque de connexion est fixée entre les deux cadres latéraux du cadre de support, la plaque de connexion est pourvue d'une rainure traversante qui pénètre dans la plaque de connexion dans le sens de l'allongement, et une rainure coulissante est connectée dans la plaque de serrage à rainure traversante; une extrémité du cadre de porte à proximité du cadre de support est fixée avec un ressort de tension, et le ressort de tension est relié de manière détachable à la plaque de serrage.
En adoptant la solution technique ci-dessus, la position relative de la clôture de protection sur le cadre principal peut être modifiée en conséquence à travers la structure ci-dessus, et les moules de fabrication de tuyaux de différents diamètres peuvent être bien limités et protégés.
